Porttan omurgaya kadar izlenebilir altyapı. Yapısal kablolama, managed switch, VLAN, PoE, Wi‑Fi, rack-kabinet ve fiber omurga tasarımı.
NEXİS • NETWORK & FIBER MİMARİSİ
Network altyapısında amaç yalnız bağlantı sağlamak değildir. Fiziksel kablolama, rack-kabinet, switch kapasitesi, IP/VLAN planı, PoE bütçesi, fiber omurga ve kablosuz erişim aynı teknik mimari içinde tasarlanmalıdır.
01Fiziksel Altyapı
Rack, patch panel, bakır kablolama, kabinet ve saha noktaları.
Managed switch, uplink, PoE bütçesi ve port kapasitesi.
04Fiber & Wi‑Fi
Omurga, SFP/uplink, fiber sonlandırma ve kablosuz erişim.
SAHA→RACK→SWITCH→VLAN / IP→FIBER→WIFI→TEST

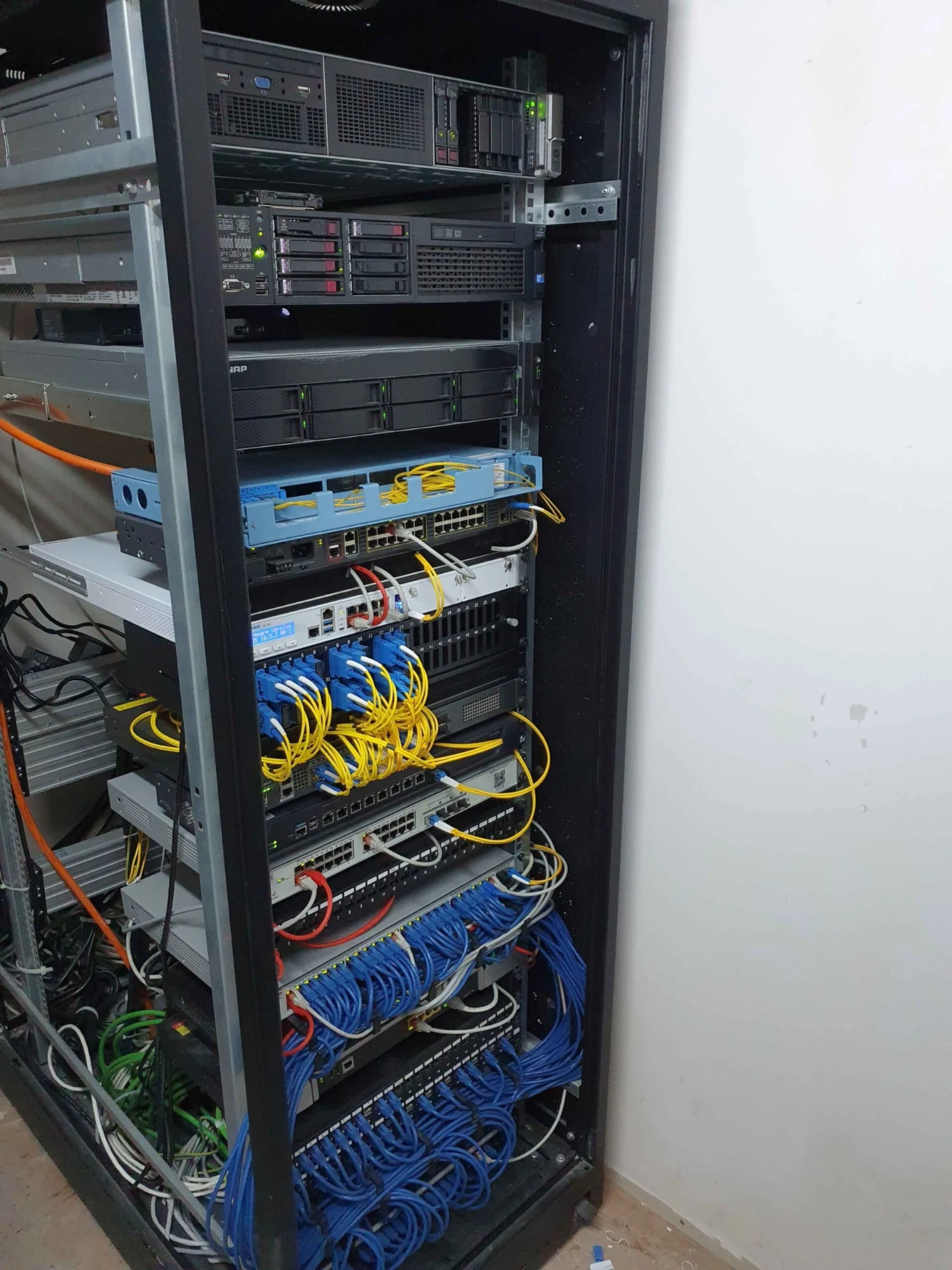

Network & FiberGörsel yüklenemedi
Network & Fiber
NEXİS NETWORK & FIBER • UÇTAN UCA TEKNİK SÜREÇ
Porttan omurgaya kadar fiziksel ve mantıksal yapıyı tek sistem olarak tasarlıyoruz.
Bir network projesinde hız kadar izlenebilirlik, segmentasyon, kapasite ve servis edilebilirlik önemlidir.
01→02→03→04→05→06→07→08→09→10
01
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Saha keşfi ve mevcut altyapı envanteri
İlk adım mevcut yapıyı anlamaktır. Aktif cihazları, kabinetleri, bakır/fiber güzergâhları, switchleri, uplinkleri, kablosuz erişim noktalarını ve mevcut IP kullanımını sahada çıkarıyoruz.
01
Aktif switch, router, access point ve diğer network cihazlarının envantere alınması
02
Rack/kabinet, patch panel, enerji ve mevcut kablo düzeninin incelenmesi
03
Bakır ve fiber güzergâhların, bina/alan geçişlerinin ve uplink noktalarının belirlenmesi
04
Mevcut IP blokları, DHCP, statik IP kullanımı ve olası çakışma risklerinin incelenmesi
05
Kritik kullanıcı, sunucu, kamera, PDKS ve diğer sistemlerin network bağımlılıklarının tespit edilmesi
06
Darboğaz, etiketsiz port, kapasite yetersizliği ve dokümantasyon eksiklerinin risk listesine alınması
02
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Fiziksel topoloji ve yapısal kablolama tasarımı
Fiziksel altyapıyı yalnız kablo çekmek olarak görmüyoruz. Kabinet konumu, mesafe, servis erişimi, patch düzeni ve gelecekteki genişleme aynı tasarımın parçalarıdır.
01
Ana ve saha kabinetlerinin görevlerinin ve kapsama alanlarının belirlenmesi
02
Cat6/Cat6A veya projeye uygun bakır kablolama güzergâhlarının planlanması
03
Patch panel, keystone, patch cord ve kabinet içi bağlantı düzeninin standardize edilmesi
04
Kablo mesafelerinin, saha koşullarının ve fiziksel koruma ihtiyaçlarının değerlendirilmesi
05
Port ve priz numaralandırma standardının saha ile birebir eşleşecek şekilde oluşturulması
06
Lande ve benzeri kurumsal pasif network/rack ürün gruplarının projeye göre değerlendirilmesi
03
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
IP planı, VLAN ve mantıksal segmentasyon
Ağın anlaşılır ve yönetilebilir olması için cihaz gruplarını ve kullanıcı trafiğini rastgele IP kullanımından çıkarıp planlı bir mantıksal yapıya taşıyoruz.
01
Yönetim, kullanıcı, CCTV, PDKS, sunucu, misafir ve diğer ağların ihtiyaç halinde ayrıştırılması
02
IP blokları, subnet yapısı ve gateway planının oluşturulması
03
DHCP ve statik IP kullanılacak cihaz gruplarının belirlenmesi
04
VLAN yapısının operasyon ve güvenlik ihtiyacına göre tasarlanması
05
Inter-VLAN erişim ve gerekli servis geçişlerinin kontrollü tanımlanması
06
IP, VLAN ve cihaz isimlendirmesinin yaşayan dokümantasyon haline getirilmesi
04
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Managed switch, port ve PoE kapasitesi
Switch seçimini yalnız port sayısına göre yapmıyoruz. Gerçek trafik, PoE yükü, uplink kapasitesi, yönetilebilirlik ve büyüme payı birlikte hesaplanır.
01
Port ihtiyacı ve gelecekteki büyüme için kapasite payının hesaplanması
02
PoE kullanan kamera, access point, telefon ve diğer cihazların güç bütçesinin çıkarılması
03
Managed switch ihtiyacı, VLAN ve port yönetimi özelliklerinin değerlendirilmesi
04
1G / 2.5G / 10G veya projeye uygun uplink ihtiyacının belirlenmesi
05
Trunk, access port ve gerekli link yapılandırmalarının uygulanması
06
Kritik uplinklerin ve kapasite sınırlarının teknik dokümana işlenmesi
05
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Fiber omurga ve bina/alan bağlantıları
Uzun mesafe, yüksek kapasite ve elektriksel izolasyon gereken noktalarda fiber omurgayı projenin ana taşıyıcı katmanı olarak tasarlıyoruz.
01
Single-mode / multi-mode ihtiyacının mesafe ve kapasiteye göre değerlendirilmesi
02
Fiber güzergâh, çekirdek sayısı ve gelecekte kullanılacak yedek fiberlerin planlanması
03
ODF/fiber patch panel ve sonlandırma noktalarının düzenlenmesi
04
SFP/SFP+ modül ve switch uplink uyumluluğunun kontrol edilmesi
05
Bina, saha kabineti ve ana merkez arasında fiziksel fiber topolojinin oluşturulması
06
Gelecekte 10G/25G veya daha yüksek kapasite ihtiyacına uygun omurga payının düşünülmesi
06
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Wi‑Fi ve kablosuz erişim tasarımı
Kablosuz erişimde amaç yalnız sinyal görmek değildir. Kapsama, kullanıcı yoğunluğu, roaming ve network ayrımı kullanım senaryosuna göre planlanmalıdır.
01
Kapsama ihtiyacı olan alanların ve kullanıcı yoğunluğunun belirlenmesi
02
Access point noktalarının fiziksel engel ve kullanım senaryosuna göre konumlandırılması
03
PoE, uplink ve switch kapasitesinin AP sayısına göre kontrol edilmesi
04
Kurumsal ve misafir ağlarının ihtiyaç halinde ayrıştırılması
05
SSID, VLAN ve kullanıcı erişim politikalarının düzenlenmesi
06
Saha testleriyle kapsama ve temel erişim davranışının doğrulanması
07
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Rack, patch panel ve etiketleme standardı
Arızanın hızla bulunabilmesi için fiziksel düzenin anlaşılır olması gerekir. Rack içerisindeki her bağlantının nereden gelip nereye gittiği izlenebilir bırakılmalıdır.
01
Aktif ve pasif ekipmanın rack içinde mantıklı sırayla yerleştirilmesi
02
Patch panel ve switch portlarının karşılıklı izlenebilir şekilde etiketlenmesi
03
Fiber ve bakır patch bağlantılarının düzenlenmesi
04
PDU, fan, kablo düzenleyici ve kabinet içi servis alanının kontrol edilmesi
05
Kullanılmayan veya belirsiz kabloların tespit edilerek ayrıştırılması
06
Kabinet fotoğrafı, port planı ve cihaz listesinin dokümantasyona eklenmesi
08
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Uygulama ve network yapılandırması
Tasarlanan fiziksel ve mantıksal yapıyı sahada aynı standardı koruyarak kuruyor ve cihaz konfigürasyonlarını proje planıyla eşleştiriyoruz.
01
Switch, uplink, VLAN ve port konfigürasyonlarının uygulanması
02
IP planına göre kritik network cihazlarının adreslenmesi
03
Fiber ve bakır bağlantıların sonlandırılması ve patch işlemlerinin tamamlanması
04
Access point ve ilgili ağ servislerinin yapılandırılması
05
Kamera, server, PDKS ve diğer sistemlerin ilgili network segmentlerine taşınması
06
Yapılan değişikliklerin uygulama sırasında kayıt altına alınması
09
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Test, doğrulama ve performans kontrolü
Networkü yalnız link ışığına bakarak teslim etmiyoruz. Port, uplink, VLAN, PoE ve erişim senaryolarını mümkün olan kapsamda ayrı ayrı doğruluyoruz.
01
Kritik port ve uplink bağlantılarının kontrol edilmesi
02
VLAN ve gerekli ağlar arası erişim senaryolarının test edilmesi
03
PoE cihazlarının güç ve bağlantı durumlarının doğrulanması
04
Fiber uplinklerin link ve temel performans kontrollerinin yapılması
05
Wi‑Fi erişim ve kapsama davranışının sahada gözlemlenmesi
06
IP çakışması, erişim problemi ve kapasite riski bulunan noktaların raporlanması
10
NEXİS NETWORK & FIBER ÇALIŞMA MODELİ
Dokümantasyon, devir ve bakım
Network altyapısının sürdürülebilir olması için topoloji ve port bilgisini yaşayan teknik kayıt olarak bırakıyor; sonrasında periyodik kontrol ve genişleme ihtiyaçlarını aynı kayıt üzerinden yönetiyoruz.
01
Fiziksel ve mantıksal network topolojisinin hazırlanması
02
IP / VLAN / switch port planlarının teslim edilmesi
03
Fiber güzergâh ve uç listesinin kayıt altına alınması
04
Kabinet ve rack etiket standardının teknik dosyaya eklenmesi
05
Test, açık risk ve kapasite notlarının devir kaydına işlenmesi
06
Periyodik bakım, kapasite artışı ve yeni cihaz eklemelerinde mevcut mimarinin yeniden değerlendirilmesi
PROJE TESLİM STANDARDI
Sistemi çalışır olduğu kadar anlaşılır ve devredilebilir bırakıyoruz.
Teslim kapsamı proje ve sözleşmeye göre değişebilir. Temel yaklaşımımız; bakım, arıza veya genişleme sırasında teknik ekibin sistemi yeniden keşfetmek zorunda kalmamasıdır.
✓
Fiziksel Topoloji
Kabinetler, uplinkler, bakır/fiber hatlar ve temel saha bağlantıları.
✓
Mantıksal Topoloji
IP blokları, VLAN yapısı ve gerekli ağ ilişkileri.
✓
Switch Port Planı
Port numarası, bağlantı noktası ve cihaz/hat eşlemesi.
✓
Fiber Uç Listesi
Fiber güzergâh, panel/ODF ve uç bağlantı bilgileri.
✓
Rack / Kabinet Standardı
Aktif-pasif cihaz, patch ve etiket düzeninin özeti.
✓
Test Kaydı
Port, uplink, VLAN, PoE ve erişim kontrollerinin proje kapsamındaki sonuçları.
✓
Risk & Kapasite Notu
Darboğaz, büyüme ihtiyacı veya müdahale gerektiren noktalar.
✓
Devir Özeti
Sistemi devralacak teknik ekibin ihtiyaç duyacağı temel teknik kayıtlar.
NEXİS TEKNİK PRENSİBİ
Doğru topoloji + doğru kapasite + doğru etiketleme = yönetilebilir network altyapısı.
GERÇEK SAHA UYGULAMALARI
Sahada nasıl uyguluyoruz?

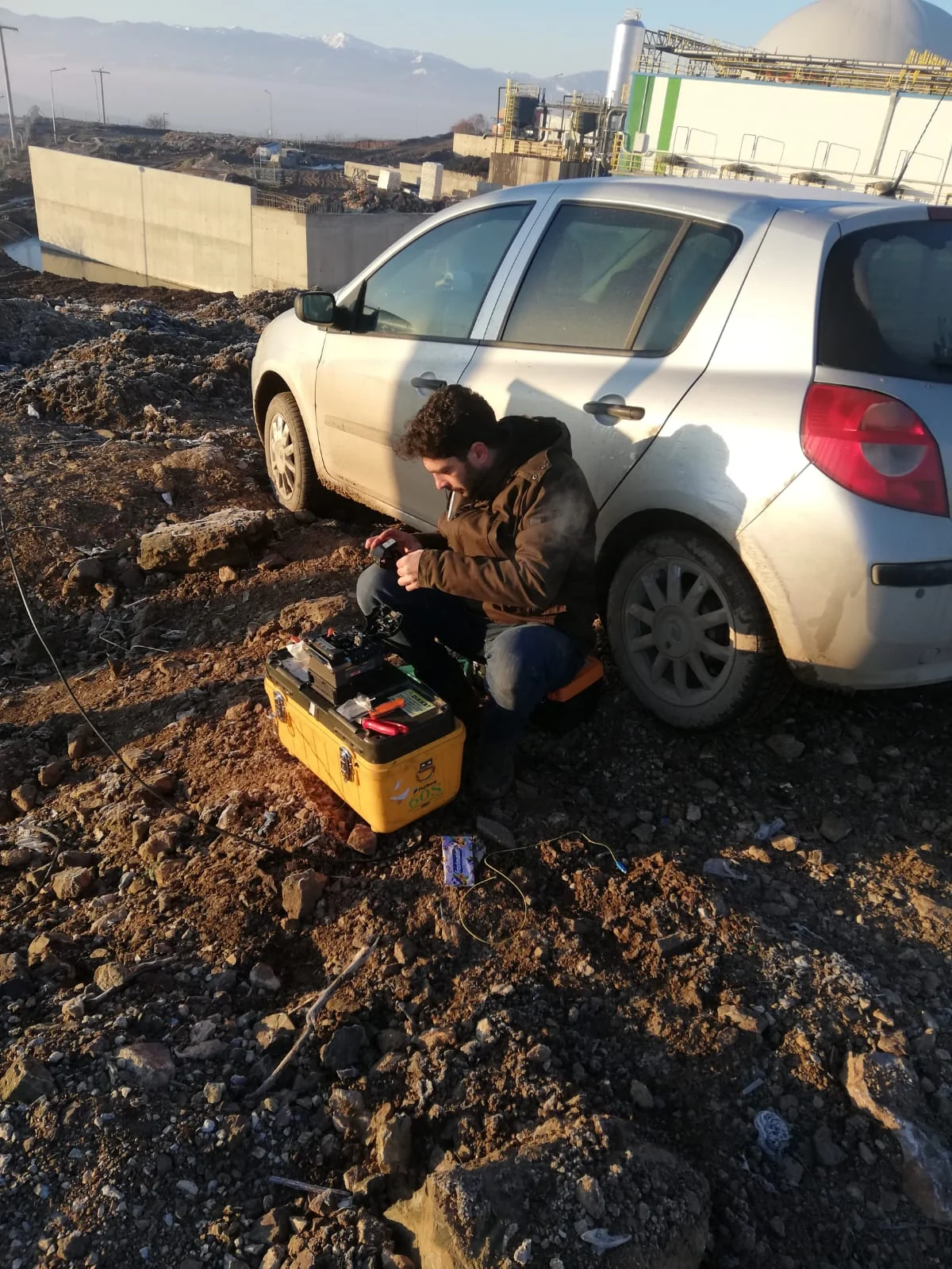

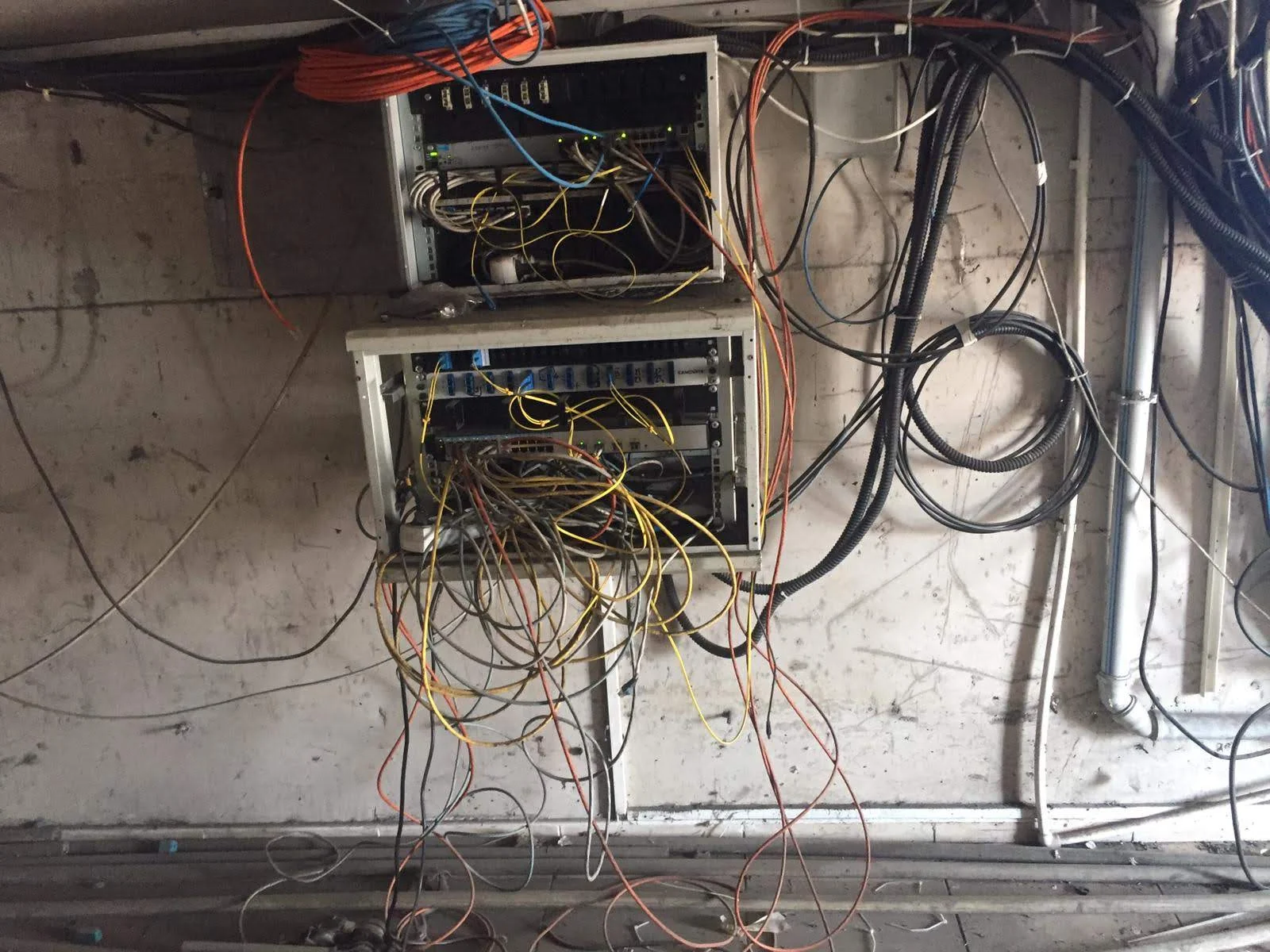

Rack, patch panel, fiber ve mevcut durum keşfi gibi network işinin sahadaki gerçek karşılığından örnekler.
